[Pràctica 4.5.3] Examen de protocolos de la capa de transporte y aplicación

En aquesta pràctica estudiarem el que passa en les connexions FTP i HTTP.

En una connexió HTTP, tot comença amb SYN

I acaba amb un FIN

En aquesta imatge es pot observar més a fons un paquet HTTP

Quan es demana un paquet, la resposta és:

En una connexió FTP el diàleg és diferent:

La resposta 220 és:

La resposta de 331, s'ha respost amb PASS:

S'ha utilitzat el següent port per part del client:

En la connexió de dades el port a canviat al 20:

[Pràctica 4.5.2] Protocolos de la capa de Transporte TCP/IP, TCP y UDP

En aquestes imatges podem observar l'inici d'una connexió FTP

SYN 1

ACK 1 SYN 1

ACK 1

I en aquestes podem observar els d'una connexió TFTP

Petició:

Enviament:

ACK:

[Pràctia 4.5.1] Observación de TCP y UDP utilizando Netstat

Aquí podem observar totes les opcions del programa netstat

I un exemple de connexions d'un ordinador.

En aquest cas li respondrem que l'atac no és de l'exterior, sinò del mateix interior ja que 127.0.0.1 és la IP local.

I un exemple més complex.

[Pràctica 4.6.1.3] Desafío de integración de habilidades: Análisis de las capas de aplicación y de transporte

En aquesta pràctica s'estudia el que passa el procediment que segueixen els paquets en una connexió web.

Aqui podem veure la llista de peticions que s'han vist.

[Pràctica 4.5.3.2] Examen de los protocolos de las Capas de transporte y aplicación

En aquesta pràctica podem observar com funciona una petició DNS

Pregunta:

Resposta:

[Pràctica 4.4.4.2] Funcionamiento de UDP

En aquesta pràctica podem observar els datagrames UDP de una petició DNS

Tornada:

Anada:

[Pràctica 4.2.5] Establecimiento y terminación de la sesión TCP

En aquesta pràctica podem observar els esdeveniments que ocurreixen quan s'acaba una connexió i quan comença.

Quan s'inicia una connexió, el client envia el bit SYN activat i el servidor envia un ACK com que l'ha rebut.

Quan es vol acabar la connexió s'envia el bit de FIN activat, es respon enviant un ACK com que s'ha rebut el FIN i un altre FIN, i l'altre envia un ACK com que ha rebut el FIN.

[Pràctica 4.1.6.2] UDP and TCP Port Numbers

En aquesta pràctica s'ha d'observar els PDU que interfereixen en una peticiío DNS

Aqui podem observar un datagrama UDP que conté una petició DNS pel port 53

I aquí el posterior segment TCP de la petició HTTP pel port 80

[Pràctica 3.5.1.3] Configuring Hosts and Services

En aquesta pràctica s'ha de configurar el servidor DNS i HTTP d'una màquina

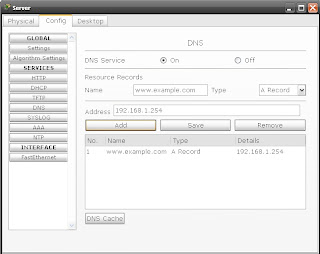

Aquí es pot veure la configuració del DNS



Aquí es pot veure la configuració del HTTP

[Pràctica 3.4.3.1] Protocolos y servicios de correo electrónico

En aquesta captura podem observar diversos paquets que s'han originat arrel d'una connexió SMTP.

Podem veure que el servidor és un Sendmail 8.13.1 situat a localhost.localdomain (192.168.254.254)

La conversació que aquests dos mantenen es pot observar clarament a la imatge (EHLO, MAIL FROM, DATA, ...) i també les seves respostes (250 Sender ok, 250 recipient ok, ...)

El resultat:

[Pràctica 3.4.2.1] Administración de un servidor Web

Gràcies a aquesta pràctica podem comprovar el funcionament d'un servidor web Apache.


També podem veure el que passa quan no troba una pàgina (404).



I ens ensenya a modificar la configuració del servidor.

[Pràctica 3.3.2.3] Representaciones de red

En aquesta pràctica s'ha de configurar un servidor HTTP i DNS
I posteriorment comprovar el seu funcionament

[Pràctica 3.2.3.2] Interacción cliente-servidor

Aquesta pràctica ens permet explorar i filtrar els paquets que intervenen en una consulta http.

[Pràctica 2.7.1] Desafío de integración de habilidades: Examen de paquetes

En aquest cas s'ha d'incloure un nou ordinador en aquesta xarxa.

Posteriorment s'ha d'afegir un paquet PDU simple entre 1B i Eagle_server i fer doble clic sobre Fire per comprovar que la connexió funciona.


Si activem el mode simlulació podrem veure amb més detall qué ha passat amb el paquet.
